Question

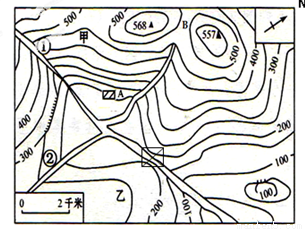

下图是某地局部等高线地形读图，完成下列各题。（7分）

（1）图示区域内最高山峰的海拔是 米，它与A村庄所在地的温度差为 ℃。B处的地形部位是 。

（2）图中①、②两支流，水流比较平缓的是 ，②河的流向大致是 。

（3）若测得A、B两地图上距离约3厘米，两地实际距离是 ________千米。

（4）若要修建一座水电站大坝，请在图上河流的最佳位置用“”符号标出。

Answer 1

（1)568 2.208 鞍部

（2）② 自北向南

（3）6

（4）如下所示。

【解析】

试题分析：

（1）在等高线地形图上，山顶是等高线闭合处中间数字最大，观察图可知图中山顶最高处是568米，A村的海拔是200米，所以两地的相对高度是368米，根据海拔每升高100米，气温下降0.6℃，可计算出它与A村的气温相差2.208℃；B位于两个山顶之间的地区，是鞍部。

（2）①②两条支流都位于山谷处，①处等高线密集，所以坡度陡，所以水流快；②处等高线稀疏，坡度缓，所以水流平缓。根据图上指向标可判断，②河的流向是由北向南流。

（3）图上的线段比例尺表示图上1厘米代表实际距离2千米，那么，图上3厘米代表的实际距离是6千米。

（4）根据等高线数值变化知，中间河流汇集的地方是盆地，水电站的大坝应该在盆地的出口处。

考点：该题考查等高线地形图的判读。

考点分析： 考点1：地图

• 地图：
  地图是将地球表面的各种地理事物和现象加以综合，按照一定的数学法则建立的地球和平面间的相互联系，用符号、文字和颜色把地球空间现象表现在平面上的图形。比例尺、方向、图例和注记都是地图的基本要素。

  比例尺：
  比例尺是表示图上距离比实地距离缩小或扩大的程度。公式为：比例尺=图上距离与实际距离的比。比例尺有三种表示方法:数字式，线段式，和文字式。三种表示方法可以互换。一般讲，大比例尺地图，内容详细，几何精度高，可用于图上测量。小比例尺地图，内容概括性强，不宜于进行图上测量。
• 比例尺的几种表达方式：


• 地图使用应注意的事项：
  1、地图的三要素是比例尺、方向和图例。
  2、比例尺的三种表达方式线段式、数字式和文字式比例尺。
  3、当地图的图幅大小相等时，比例尺越大，反映的内容越详细，表示的范围越小。
  4、地图上辨别方向的方法：指向标、经纬网，如果前两者均没有，则按照“上北下南，左西右东”定方向。

  比例尺与坡度大小的关系：
  1.图幅大小相同的情况下，等高线图上等高距和等高线疏密度相同时，比例尺越大，坡度越大；
  2.图幅大小相同的情况下，等高线图上比例尺和等高线疏密度相同时，等高距越大，坡度越大。

• 地图图例：

• 特殊的地图——航海图：
  航海图是海洋地图的一种，是海上安全航行的指南。
  世界上最早的海洋地图是14-17世纪的波特兰型海图，专门供航海用，图上布满放射状的方位线，航行者借助这些方位线和罗经仪，可以随时测定船在海洋上的方向。图上还详细绘出海岸线、海湾、岛屿、海角、浅滩、沿海山脉以及有助于航海的地物。航海图现在的航海图要比波特兰海图复杂得多，除了标有明确的航道外，海洋水文要素、海底地形、近海陆地地貌、航行障碍物、助航设备以及港口、海峡、岛屿、风向、方位都用适当的图例在图上表示出来。海洋水文要素包括水深、潮汐、洋流、漩涡、冰山和结冰界线等。
  海底地形包括海底山脉、暗礁、海沟等。航行障碍物主要指礁石、浅滩、险恶地段以及沉船、捕鱼设备和布雷区。助航设备指的是航行标志，如灯塔、灯桩和立标等。
