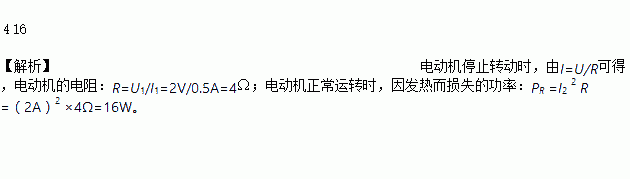

    在研究微型电动机的性能时，小希用如图甲所示的实验电路进行实验．通过调节滑动变阻器R使电动机实现停止转动和正常运转，并将测量数据记录在图乙表中，则这个电动机的电阻为___Ω．在正常运转时因发热而损失的功率为_______W．

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：初中物理 来源：四川外语学院重庆第二外国语学校2016-2017学年八年级下学期第二次月考物理试卷 题型：选择题

    下列物理学家中，其名字作为功率单位的是（　　）。

    A. 伽利略 B. 瓦特 C. 安培 D. 牛顿

    查看答案和解析>>

    科目：初中物理 来源：辽宁省大石桥市水源镇九年一贯制学校2017年中考模拟（九）物理试卷 题型：实验题

    电阻是导体本身的一种性质．在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法．下表是某实验小组在实验中所用导体的相关物理量的记录：

    （1）要探究导体电阻大小与长度是否有关，应选用______两根导体；

    （2）选用A、C两根导体，发现当导体两端电压一定时，通过C的电流比通过A的电流大，由此得到实验结论是 _______________________

    查看答案和解析>>

    科目：初中物理 来源：辽宁省大石桥市水源镇九年一贯制学校2017年中考模拟（九）物理试卷 题型：选择题

    关于平衡力，下列说法正确的是（ ）

    A. 物体在平衡力作用下一定保持静止状态

    B. 物体在平衡力作用下一定处于匀速直线运动状态

    C. 相互平衡的两个力一定是性质相同的力

    D. 平衡力一定是作用在同一物体上的两个力

    查看答案和解析>>

    科目：初中物理 来源：浙江省杭州市2017届九年级3月月考物理试卷 题型：实验题

    小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2．5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．

    （1）如图甲所示是小明没有连接完整实物电路，请你用笔画线代替导线，帮小明将实物电路连接完整；

    （2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是 ．

    （3）小明调整电路后闭合开关，移动滑片P到某处．电压表的示数为2．2V，要测得最小灯泡的额定功率．应将滑片P向 （选填“左”或“右”）端滑动．

    （4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是 W．

    （5）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明相要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．

    ①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示，为 A，则定值电阻的阻值为 Ω．

    ②断开开关，将定值电阻换成阻值为10Ω的电阻，其余不动，闭合开关，电压表示数将 （选填“变大”或“变小”）；为完成此四组实验，滑动变阻器的最大电阻应不小于 Ω．

    查看答案和解析>>

    科目：初中物理 来源：浙江省杭州市2017届九年级3月月考物理试卷 题型：填空题

    两只小灯泡的规格分别为LA(6V 3W)、 LB(6V 6W),不考虑温度对灯丝电阻的影响,则它们的电阻之比 RA：RB= ；若将它们串联后接到某电源两端,为使它们的电功率都不超过它们的额定功率,则该电源电压的最大值为 V。

    查看答案和解析>>

    科目：初中物理 来源：浙江省杭州市2017届九年级3月月考物理试卷 题型：实验题

    小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V。小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的UI图像如图乙所示，针对该实验过程，下列结论正确的是（）

    A. 小灯泡的额定功率为6.25W

    B. 小灯泡正常工作时的电阻为5Ω

    C. 滑动变阻器的最大阻值为40Ω

    D. 电路消耗的最小功率为0.05W

    查看答案和解析>>

    科目：初中物理 来源：黑龙江省大庆市2017届九年级（五四学制）下学期第三次月考物理试卷 题型：作图题

    在图丙中标出通电螺线管的N极和B点的电流方向.。

    查看答案和解析>>

    科目：初中物理 来源：辽宁省大石桥市水源镇九年一贯制学校2017年中考模拟物理试卷 题型：实验题

    同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。

    (1)按图甲电路，将图乙中电流表正确连入电路________________

    (2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是_________________或___________________。

    (3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗？理由是________。

    查看答案和解析>>
