    某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5伏。

    　　（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的集团，他们分析电路故障原因可能是（　　 ）

    A．小灯泡断路　　　　　 B．小灯泡短路　　　　 C．滑动变阻器断路

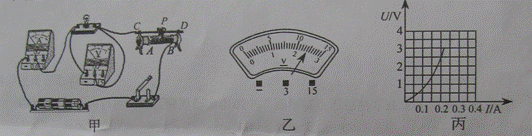

    （2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为　　　　 V；

    （3）在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向　　 （选填“A”或“B”）端移动;

    （4）他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是　　　　 W；

    （5）一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是（　 ）

    A．探究电流的磁场强弱与电流大小的关系　　　　 B．探究电流与电压的关系

    C．探究电流产生的热量与电阻的关系

    B 2.4 B 0.5 B
