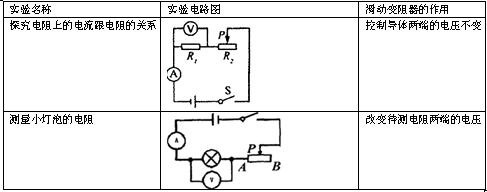

滑动变阻器在实验中起到保护电路的作用，但在不同的实验中还有其他不同的作用，请完成下列表格．实验名称实验电路图滑动变阻器的作用探究电阻上的电流跟电阻的关系测量小灯泡的电阻

练习册系列答案

年级	高中课程	年级	初中课程
高一	高一免费课程推荐！	初一	初一免费课程推荐！
高二	高二免费课程推荐！	初二	初二免费课程推荐！
高三	高三免费课程推荐！	初三	初三免费课程推荐！
更多初中、高中辅导课程推荐,点击进入>>

相关习题

科目：初中物理 来源： 题型：阅读理解

21、小明同学做了“用伏安法测电阻”的实验后，写了如下的实验报告，仔细阅读这份报告，并回答问题：
（1）实验目的：测量电阻尼的阻值．
（2）实验步骤：
①根据实验目的，画出实验电路图；
②按照电路图连接电路，调节滑动变阻器，使电路中的电阻最大；
③闭合开关，移动滑动变阻器，记下两电表示数；
④实验记录：

电压/V	电流/A	电阻/Ω
2.1	0.3	7

⑤实验结论：待测电阻的阻值为7Ω．
请你回答下列问题：
（1）在下面画出实验电路图：
（2）你认为这份报告是否完整？如果不完整，应添上的项目是：①

实验原理

；②

实验器材

．
（3）从实验步骤看，实验的主要缺陷是

没有多次测量取平均值

．
（4）滑动变阻器在实验中起的作用是：①

保护电路

；②

改变待测电阻两端的电压和通过它的电流

．
（5）实验开始前，开关应处于

断开

状态．

查看答案和解析>>

科目：初中物理 来源： 题型：

“测量小灯泡的电阻”的实验中，要用滑动变阻器改变被测小灯泡两端的电压．
（1）测出电阻两端的电压，和通过电阻的电流，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫

伏安

法．此实验的原理是

（2）滑动变阻器在实验中起的作用
①

保护电路

②

改变电路电流

（3）滑动变阻器的连接如图甲所示，闭合开关前应将滑片P移向

端（填A或D）
（4）如果要增大电压表示数，应将滑片P向

端移动．（填A或D）
（5）在某次试验中，电压表和电流表的连接和示数如图乙所示，则小灯泡两端的电压

11.5

V通过小灯泡的电流是

0.8

A小灯泡的电阻为

14.375

查看答案和解析>>

科目：初中物理 来源： 题型：解答题

小明同学做了“用伏安法测电阻”的实验后，写了如下的实验报告，仔细阅读这份报告，并回答问题：
（1）实验目的：测量电阻尼的阻值．
（2）实验步骤：
①根据实验目的，画出实验电路图；
②按照电路图连接电路，调节滑动变阻器，使电路中的电阻最大；
③闭合开关，移动滑动变阻器，记下两电表示数；
④实验记录：
电压/V 电流/A 电阻/Ω
2.1 0.3 7
⑤实验结论：待测电阻的阻值为7Ω．
请你回答下列问题：
（1）在下面画出实验电路图：
（2）你认为这份报告是否完整？如果不完整，应添上的项目是：①；②．
（3）从实验步骤看，实验的主要缺陷是．
（4）滑动变阻器在实验中起的作用是：①；②．
（5）实验开始前，开关应处于状态．

查看答案和解析>>

科目：初中物理 来源： 题型：解答题

“测量小灯泡的电阻”的实验中，要用滑动变阻器改变被测小灯泡两端的电压．
（1）测出电阻两端的电压，和通过电阻的电流，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫法．此实验的原理是
（2）滑动变阻器在实验中起的作用
①
②
（3）滑动变阻器的连接如图甲所示，闭合开关前应将滑片P移向端（填A或D）
（4）如果要增大电压表示数，应将滑片P向端移动．（填A或D）
（5）在某次试验中，电压表和电流表的连接和示数如图乙所示，则小灯泡两端的电压V通过小灯泡的电流是A小灯泡的电阻为__Ω

查看答案和解析>>

科目：初中物理 来源：2008-2009学年山东省滨州市滨城区八年级（下）期中物理试卷（解析版） 题型：解答题

小明同学做了“用伏安法测电阻”的实验后，写了如下的实验报告，仔细阅读这份报告，并回答问题：
（1）实验目的：测量电阻尼的阻值．
（2）实验步骤：
①根据实验目的，画出实验电路图；
②按照电路图连接电路，调节滑动变阻器，使电路中的电阻最大；
③闭合开关，移动滑动变阻器，记下两电表示数；
④实验记录：

电压/V	电流/A	电阻/Ω
2.1	0.3	7

⑤实验结论：待测电阻的阻值为7Ω．
请你回答下列问题：
（1）在下面画出实验电路图：
（2）你认为这份报告是否完整？如果不完整，应添上的项目是：①______；②______．
（3）从实验步骤看，实验的主要缺陷是______．
（4）滑动变阻器在实验中起的作用是：①______；②______．
（5）实验开始前，开关应处于______状态．

查看答案和解析>>
