    6．如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．

    （1）按要求连接实物图．
    （2）在图2虚线框内画出相应的电路图．
    （3）在闭合开关前，滑动片P应调到左端．
    （4）滑动变阻器的作用是保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压．
    （5）当接变阻器的最上面两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．

    分析 （1）根据电源的电压确定电压表的量程且与灯泡并联，根据电路中的电流确定电流表的量程且与灯泡串联，滑动变阻器按一上一下的原则串联在电路中，滑片向右滑动时灯泡变亮说明电路中的电流变大、滑动变阻器接入电路的电阻变小，则滑动变阻器的右下方接线柱必须接入电路中，然后与电源、开关组成电路；
    （2）根据电流流向法按先串后并的原则画出电路图．
    （3）闭合开关前，滑片应该打到最大阻值处；
    （4）据滑动变阻器的作用分析即可；
    （5）当接变阻器的最上面两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．

    解答 解：（1）由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与灯泡并联；
    电路中电流约为0.5A，所以电流表的量程选0～0.6A，且与灯泡串联；

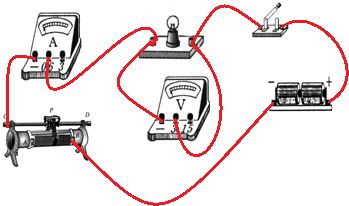

    滑动变阻器的右下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如下图所示：

    （2）先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如下图所示：

    （3）闭合开关前，滑片应该打到最大阻值处，所以滑片应该处于最左端；
    （4）此时滑动变阻器的作用是：保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压；
    （5）当接变阻器的最上面两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．
    故答案为：（1）见上图；（2）见上图；（3）左；（4）保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压；（5）最上面．

    点评 本题考查了实物电路图的连接，关键是会根据电源的电压确定电压表的量程，根据电路中的电流确定电流表的量程，根据灯泡的亮暗判断滑动变阻器下方接线柱的连接．
