17．按要求作图
（1）在图甲中作出物体A所受重力的示意图和拉力F的力臂l．
（2）用笔画线代替导线，将图乙中的灯泡和三线插座正确连入家庭电路中．

Answer 1

分析 （1）先确定物体的重心，然后从重心开始沿重力方向画一条带箭头的线段表示重力G；
根据力臂的概念画出F的力臂L．
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．

解答 解：（1）对于形状规则、质地均匀的物体，它的重心在它的几何中心上，从重心开始沿重力方向--竖直向下，画一条带箭头的线段并标出重力G．
过支点O作F的垂线段，即为拉力F的力臂l；
（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．

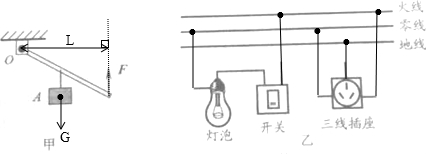

三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：

点评 （1）无论物体处于什么状态，物体所受重力的方向都是竖直向下的；
画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错；
（2）掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
