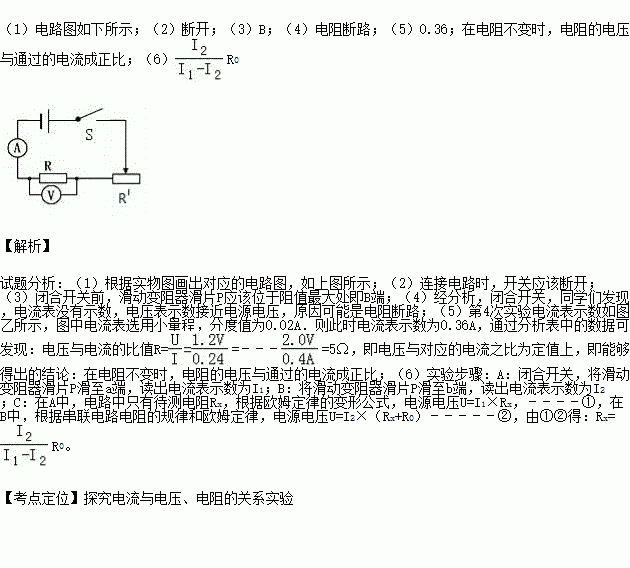

某实验小组的同学们用图甲所示电路进行“探究电流与电压的关系”的实验．
（1）请根据实物图在右侧虚线框内画出对应的电路图．
（2）连接电路时，开关应该 ．
（3）闭合开关前，滑动变阻器滑片P应该位于 端（选填“A”或“B”）．
（4）闭合开关，同学们发现，电流表没有示数，电压表示数接近电源电压，原因可能是 ．
（5）实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表，第4次实验电流表示数如图乙所示，则此时电流表示数为 A，通过分析表中的数据能够得出的结论是 ．
实验次数 | 1 | 2 | 3 | 4 | 5 |
电压U/V | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 |
电流I/A | 0.24 | 0.28 | 0.32 | 0.4 |
（6）该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻Rx的阻值，他们进行如下操作：
A：闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；
B：将滑动变阻器滑片P滑至b端，读出电流表示数为I2；
C：待测电阻Rx的阻值的表达式为Rx= （用I1、I2、R0表示）
阅读快车系列答案科目：初中物理 来源：重庆市2016-2017学年八年级6月模拟考物理试卷 题型：填空题
射箭运动员用力将弓拉弯，说明力能使物体的_____________发生改变，发生弹性形变的弓具有_________能;射出去的箭速度越来越慢，它的惯性将_______(选填“变大、变小、不变”)。
查看答案和解析>>
科目：初中物理 来源：湖南省张家界市永定区2016-2017学年八年级上学期期末质量检测物理试卷 题型：实验题
如下图所示是某小组研究浮力问题的装置图，请根据图示回答下面的问题
（1）AB两图中，B图中测力计的示数变小，说明了物体_____， A、B两图中测力计示数之差等于______ 。
（2）比较B、C两图能说明浸在同种液体中的物体所受浮力大小与__________有关；
（3）C、D两图，弹簧测力计的示数不同，说明物体排开相同体积的液体时，所受浮力大小跟液体___有关
（4）比较_____ 图和_____ 图可说明物体浸在同种液体中，所受浮力大小与浸入液体的深度无关。
查看答案和解析>>
科目：初中物理 来源：湖南省张家界市永定区2016-2017学年八年级上学期期末质量检测物理试卷 题型：选择题
如图所示的四种情景中，人对物体做功的是
A. 举着杠铃不动 B. 将货物从地上搬到车上 C. 手提水桶水平行走 D. 推石头没有推动
查看答案和解析>>
科目：初中物理 来源：湖南省张家界市永定区2016-2017学年八年级上学期期末质量检测物理试卷 题型：选择题
张家界的猕猴给游客带来了无穷乐趣，一只蹲在地上的猕猴，受力情况分析正确的是
A. 受支持力 B. 受重力和压力
C. 受重力和支持力 D. 受重力和摩擦力
查看答案和解析>>
科目：初中物理 来源：2017年初中毕业升学考试（山东滨州卷）物理（解析版） 题型：填空题
2016年10月19日，神舟十一号载人飞船与天宫二号空间实验室自动交会对接成功，为两名航天员进入天宫二号铺平道路．天宫二号中的航天员是通过 接收地面指挥中心发出的各项指令的，天宫二号的太阳能电池板是将太阳能转化成 能的装置．
查看答案和解析>>
科目：初中物理 来源：2017年初中毕业升学考试（山东滨州卷）物理（解析版） 题型：选择题
下列关于生活用电的说法正确的是（ ）
A．家庭电路中开关接在火线或零线上都可以
B．当保险丝熔断后，可以用铜丝代替
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．发生触电事故时，应立即切断电源
查看答案和解析>>
科目：初中物理 来源：2017年初中毕业升学考试（江苏镇江卷）物理（解析版） 题型：选择题
如图所示，电视节目中“闯关游戏”的笔直通道上每隔8m设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧9m远的A处时，关卡刚好放行，若他全程以2m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（ ）
A．关卡4 B．关卡3 C．关卡2 D．关卡1
查看答案和解析>>
