Question

12．请你根据透镜对光线的作用完成图1及图2中的光路图．

Answer 1

分析 在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．

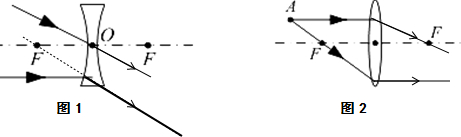

解答 解：①平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变．如图所示：
②通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：

点评 凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．
