Question

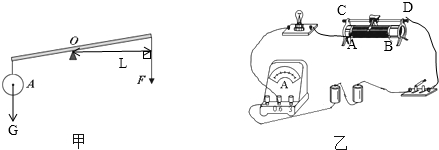

6．按要求作图：
（1）在图甲中画出物体A所受重力的示意图和拉力F所对应的力臂l．
（2）请完成图乙中滑动变阻器的连接，要求P向左滑动时灯泡变亮．

Answer 1

分析 （1）先根据规则物体的重心在物体的几何中心，确定物体的重心；然后根据重力的方向竖直向下，过重心表示出重力的方向；力臂是支点到力的作用线的距离．
（2）滑动变阻器正确接法是上下接线柱各接一个，若要滑片向左滑动时灯泡变亮．连入电路的电阻变小，则下边的A接线柱要接入电路．

解答 解：（1）小球所受重力的作用点在小球的球心，过重力的作用点表示出重力的方向．过O点作F的垂线段，即为F所对应的力臂L，
（2）滑动变阻器必须遵守“一上一下”接法，且A必须接入电路，故可接入AC或AD．

点评 （1）画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．
（2）本题考查了滑动变阻器的接法．要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个．本题中接了A接线柱后，滑片向左移动时，连入电路的电阻线是变短的，故电阻变小，电流变大，灯变亮．
