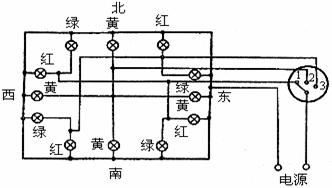

    按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”。小明在科技活动中设计了一个实验电路，如图所示，用以模拟十字路口的红绿灯控制。请你认真分析后填空：

    　 （1）当单刀多掷开关接通位置“1”时，有______个灯发光，发光灯的连接采用的是_______联方式；

    　 （2）当开关接通位置“3”时，允许_____方向的车辆通行（选填“东西”或“南北”）；

    　 （3）你认为小明的设计是否可行__________；（选填“可行”或“不可行”）

    （4）联系实际，对设计方案提一条改进性建议____________　　　　　　　　　　　　 ____。

    （1） 4  并  （2）东西 （3） 可行

    （4）将手动开关改为自动控制（或加上倒计时显示，或加上左右转弯的箭头等合理就行）
