7．（1）小北同学通过一平面镜看到了桌子下面的小球．图1中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．

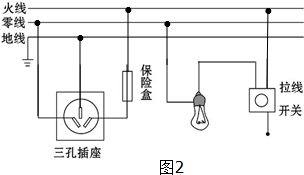

（2）图2中，请将插座、灯泡和按钮开关连入电路．

Answer 1

分析 （1）人看到球，是球发出的或反射出的光线进入人的眼睛，由此确定入射光线和反射光线．根据光的反射规律可以做出平面镜的位置．
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．

解答 解：（1）球发出的或反射出的光线经过平面镜的反射进入人的眼睛，因此，从球发出的光线是入射光线，进入人的眼睛的光线是反射光线．
根据光的反射规律可知，反射角等于入射角，所以法线是反射光线和入射光线夹角的角平分线，由此可以做出法线ON．
平面镜与法线相互垂直，因此过入射点O做法线的垂线即可确定平面镜MM′的位置．
答案如下图所示：

（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．

点评 （1）根据光的反射定律作图，关键是对光的反射定律的理解，知道入射角和反射角是入射光线和反射光线与法线的夹角．
（2）掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
