Question

按照要求作图：

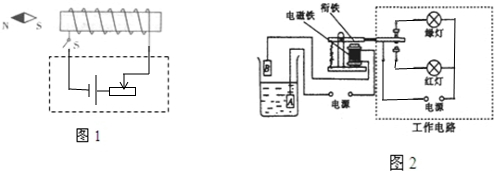

（1）将图1中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．闭合开关S，小磁针受力静止时，其N、S极如图所示．
（2）如图2是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．

Answer 1

分析：（1）由磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由右手螺旋定则得出电流从右边的导线流入，通电螺线管的磁性要发生变化，应在电路中串联滑动变阻器．
（2）电磁继电器的工作原理，电磁继电器中最主要的部分就是电磁铁，它是靠电磁铁的原理来工作的．电磁继电器的电路可分为控制电路和工作电路两部分，当控制电路接通时，电磁铁有磁性，吸引衔铁；当电磁铁无磁性时，衔铁在弹簧的作用下被拉起．

解答：解：（1）如图所示，电源的正极在右侧，滑动变阻器串联在电路中，且当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．
（2）根据题目要求，当水位未到达金属块B时，电磁铁没有磁性，衔铁在弹簧的作用下被拉起，此时两灯亮，所以此时应将绿灯所在支路接通；当水位到达B时，控制电路接通，电磁铁有磁性，吸引衔铁，衔铁被拉下，此时红灯亮，所以应将红灯所在支路接通．完成题目要求，如下图所示：

点评：（1）利用磁极间的相互作用和安培定则判断电磁铁的极性和电流的流向是本题的突破口，滑动变阻器的接入则考查了影响电磁铁磁性强弱的因素；
（2）此题主要考查了有关电磁继电器的电路连接问题，首先要搞清电磁继电器的工作原理，同时要搞清工作电路和控制电路，然后根据题目要求连接电路．
