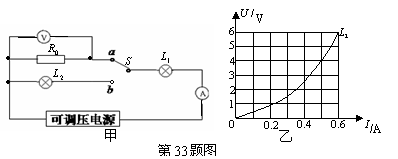

    在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图12乙是灯泡L2的U—I图像。

    （1）当开关S接时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；

    （2）当开关S接时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；

    （3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。

    解：（1）定值电阻 (3分)

       （2）开关接时，与灯泡串联，且灯泡正常发光，

    电路中的电流 （2分）

    灯泡的额定功率 （1分）

    （3）开关接时，与串联，且灯泡正常发光，则有

    由图像可知， (1分)

    故电源电压   (1分)

    电路消耗的总功率 （1分）
