Question

小亮在做“测量小灯泡的电阻”的实验中，所用小灯泡上标有“2.5V”字样。

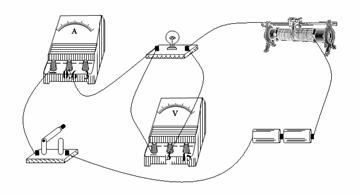

（1）上图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整。

（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值，记录在表格中。

①小灯泡正常工作时的电阻为___________Ω。

②小亮从数据中发现，小灯泡的电阻是变化的，你认为影响电阻变化的主要因素是________________________________________________。

（3）完成上述实验后，小亮看到滑动变阻器的铭牌模糊不清，于是想测量变阻器的最大电阻R_X。他找来一个已知阻值为R₀的定值电阻替换了灯泡，同时撤去了电流表，并利用余下的器材（电压未知的电源、量程合适的电压表、滑动变阻器、开关各一个，导线若干），在不改动电压表位置及连线的情况下，很快测出了R_X的大小。

①请你把设计的电路图画在虚线框内。

②简述实验过程中要测量的物理量并用相应的字母表示。

（a）___________________________________

（b）___________________________________

③R_X=__________________________（用已知量和测量量表示）

Answer 1

(1)[www#.z@zs*tep.c%om~]

(2)  ①10       ②电阻随温度的变化而变化

（3）①[www.zz~*ste&^p.@com]

  ②(a)滑动滑动变阻器的触头至最左端，读出此时电压表的读数为U₁

        (b)滑动滑动变阻器的触头至最右端，读出此时电压表的读数为U₂

  ③
