Question

12．请按题目要求作答：

（1）请在图甲中画出压缩的弹簧对拇指的弹力的示意图．
（2）乙图所示的是在空气中飞行的足球，请画出足球所受重力的示意图．
（3）如图丙所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．（力的作用点画在物体的重心）

Answer 1

分析 （1）根据力的示意图的定义，将弹簧对拇指弹力的方向、作用点表示出来即可．
（2）规则物体的重心在物体的几何中心，根据重力的方向总是竖直向下的，过重心表示出重力的方向，阻力与物体运动方向相反．
（3）摩擦力的方向不一定跟物体运动的方向相反，但一定跟物体相对运动的方向或趋势相反．

解答 解：

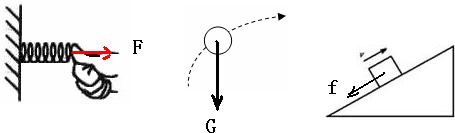

（1）压缩的弹簧对拇指弹力作用在拇指上，方向水平向右，画出弹簧对拇指弹力F的示意图，如图：
（2）过球心作竖直向下的重力．如图所示：
（3）物体在斜面上沿斜面向上运动，所以受沿斜面向下的摩擦力，作用点在物体的重心．如图所示：

点评 本题考查了力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等．
