Question

17．如图缩回，用两个动滑轮和一个定滑轮组成的滑轮组来拉动物体，请你画出最省力的绕绳方法．

Answer 1

分析 滑轮组绳子的绕法有两种：
一是绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复绕，这种绕法有偶数段绳子承担物重；
二是绳子先系在动滑轮的固定挂钩上，然后再绕过上面的定滑轮再向下，依次反复绕，这种绕法有奇数段绳子承担物重．

解答 解：对于两个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上；有两股绕线的方法拉力方向向左，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一．由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即4股绕线的方法．

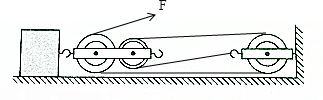

如图所示：

点评 此题主要考查滑轮组承担物重绳子股数，滑轮组的绕线方法不同，拉力的方向不同，达到省力程度也不同，绳子股数越多越省力．
