    在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

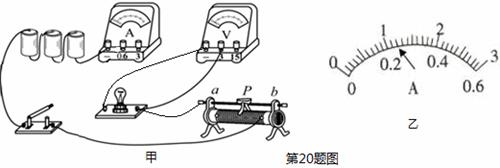

    (1) 请你用笔画线代替导线，将图甲中的实物电路连接完整。

    (2)某同学连完电路并闭合开关后，发现电压表示数为零，电流表有一定示数，产生这一现象的原因可能是_________________________________。

    (3)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如图乙所示，请读出电流表的示数，并请将所缺内容在表中填写完整。

    电压 U/V

    1.0

    1.5

    2.0

     2.5

    3.0

    电流 I/A

    0.18

    0.2

    0.22

    0.28

    电功率P/w

    0.18

    0.3

    0.44

    0.84

    灯泡发光情况

    很暗 → 暗 → 正常发光 → 很亮

    (4) 小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的__________决定的。



    （1）图略

    （2）灯泡短路（或电压表断路或小灯泡没有接入电路）

    （3） 0.24  0.6 （每空1分，共2分）

    （4）实际功率（答实际电压也给分）
