Question

6．如图所示，请将电路元件按要求连接，并在方框内画出电路图．具体要求为：灯L₁、L₂并联，电流表A₁测灯L₁的电流，电流表A₂测灯L₁、L₂的电流之和，开关S₂接在干路上，开关S₁控制L₁．

Answer 1

分析 由题意，电路是并联电路，开关S₂控制整个电路，说明开关位于干路中；电流表A₁测灯L₁的电流，那么电流表A₁与灯L₁串联，开关S₁控制L₁，处于同一支路；而电流表A₂测总电流，因此位于干路中．据此做出相应的电路图．

解答 解：

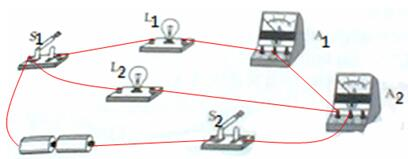

由题可先连接元件最多的一条支路，由电源正极→S₂→A₁→L₁→S₁→电源负极，再将L₂并联L₁支路两端即可，如图所示：
；
由实物图画出电路图：
．

点评 根据题目要求来设计电路图的作图题是常考的题型，要先明确电路的连接方式，注意正确连接电流表，作图要规范．
