Question

在探究并联电路电流规律的实验中，甲是实验电路图。（6分）

（1）小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是                       。

（2）排除故障后，电流表的示数如丙所示，则电流表的示数为            。

（3）小明用三块电流表分别测出A、B、C处的电流，连接的电路如丁所示，其中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连线。





Answer 1

【答案】

正负接线柱接反； 0.24A；

【解析】

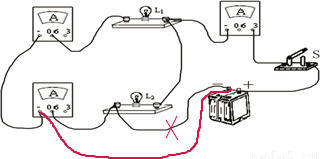

试题分析：在探究并联电路电流规律的实验中，小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是电流表的正负接线柱接反；在电流表的读数时先看清所选的量程和分度值，然后再读数，此题中电流表的示数是0.24A；用电流表测量电流时，应该把它跟所测用电器并联，在电路中错误的导线是接电源的负极和灯泡L₂左端的接线柱的那段导线，把它改接到电流表的“-”接线柱上即可。

考点：并联电路的电流特点
