Question

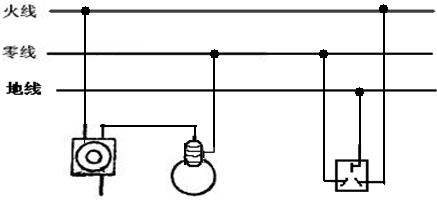

要求开关控制电灯，请把开关，电灯，插座连入图中电路．

Answer 1

分析：（1）三孔插座的接法：左孔接零线，右孔接火线，中间的孔接地线．
（2）电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
（3）家庭电路中各用电器之间、和插座之间都是并联的．

解答：解：（1）三孔插座的接法：左孔接零线，右孔接火线，中间的孔接地线．
（2）灯泡由一个开关控制，应串联连接，但必须是火线首先过开关再入灯泡．
如图所示：

点评：（1）掌握各用电器的连接方式．
（2）掌握两孔插座、三孔插座、灯泡、开关的接法．
