19．（1）如图（1）所示，根据平面镜成像的特点，画出AB经平面镜所成的像；
（2）如图（2）所示，画出图中折射光线的大致位置；
（3）如图（3）所示，画出图中乒乓球漂浮时受到的力；
（4）如图（4）所示，画出图中拉动物体A所需最小的力的绳子的绕法．

Answer 1

分析 （1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
（2）观察入射光线的特点，根据凹透镜的光学特点作图．
（3）漂浮在水面上的物体，受到竖直向下的重力和竖直向上的浮力；用一条带箭头的线段把力的大小、方向、作用点表示出来即可．
（4）承担物重的绳子段数越多越省力．在此题中，画出滑轮组最省力的绕线方式，所以要从动滑轮绕起．

解答 解：

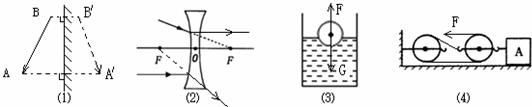

（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图所示：
（2）延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
（3）过球心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力和浮力，二者大小相等，并标出G和F_浮，如图所示：
（4）要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起．如图所示：

点评 （1）平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易．
（2）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过光心的光线经凹透镜折射后传播方向不改变．
（3）作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．
（4）此题考查了滑轮组的组装．滑轮组的组装有两种方法，从定滑轮绕起或从动滑轮绕起．从动滑轮开始绕，承担物重的绳子段数多．
