Question

14．按要求作图（请保留作图痕迹）：
（l）如图甲所示．A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．
（2）如图乙所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块在B处时水平方向的受力示意图．
（3）如图丙（a）所示，小华用笤帚在扫地，O为支点，作用在A点的动力为F₁．在图（b）中画出作用在B点的阻力F₂的示意图及其力臂l₂．

Answer 1

分析 （1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称；
（2）分析该题可知，在水平方向上只受摩擦力作用，摩擦力的方向与物体运动的方向相反，据此画出滑块在木板上滑行时水平方向上受到的摩擦力示意图．
（3）阻力时阻碍杠杆转动的力；根据力臂的概念画出F₂的力臂L₂．

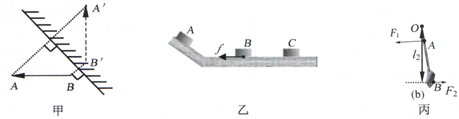

解答 解：（1）分别连接点AA′、BB′，然后作AA′，BB′的垂线即为平面镜的位置；
（2）分析题意可知，此时滑块在木板上滑行时只受到摩擦力的作用，其方向与运动方向相反，即水平向左，如右图：
（2）动力F₁的作用是使杠杆沿逆时针方向转动，而阻力F₂的作用是阻碍其转动，所以F₂的方向与F₁相反，标出从支点O到阻力作用线的距离，即为阻力臂L₂；

点评 （1）在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像．
（2）画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．
（3）画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．
