Question

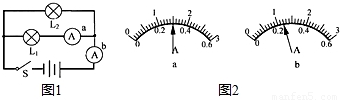

如图1电路，当开关s闭合后，电流表的指针偏转如图2所示，则通过L₁的电流为

0.3A

，通过L₂的电流为

0.9A

．

Answer 1

分析：分析电路可知：两灯并联，电流表b测的是干路电流，电流表a测的是L ₁所在支路的电流；
由于并联电路中，干路中的电流等于各支路电流之和，
所以电流表b选用的应该是大量程（0～3A），a选用的是小量程（0～0.6A）；
然后根据相应量程下的分度值和指针位置来进行读数．结合并联电路的电流特点即可求出通过各灯的电流大小．

解答：解：经分析可知，电流表b选择的量程是0～3A，分度值为0.1A，所以电流表b的示数为I_总=1.2A，即干路电流为1.2A；
电流表a选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I_a=0.3A，即通过灯L₁的电流为0.3A；
那么通过灯L₁的电流大小为：I₂=I_总-I_a=1.2A-0.3A=0.9A．
故答案为：0.3；0.9．

点评：对于这类题目要先分析电路的构成，然后结合串、并联电路的特点和电表的读数方法进行分析．
