Question

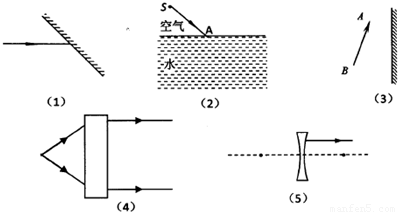

在图中画上合适的透镜，并作出主光轴．

Answer 1

分析：一束光线经透镜折射后发生了偏折，而凸透镜和凹透镜都具有类似的光学特性，具体到是哪一种透镜，则与透镜、光线的位置关系有密切的关系．结合画图可进行仔细判断．

解答：解：
答案一：平行于主光轴的入射光线经凹透镜折射后其反向延长线过凹透镜的焦点，焦点为F，如图所示：

答案二：当平行主光轴的入射光线经凸透镜后过凸透镜的焦点，焦点为F，如图所示：

点评：本题在已知光的折射路径的情况下，判断所使用的透镜及其位置，较为新颖，判断时，重点要把握透镜与光线所放置的位置不同，其最终的折射路径会有所不同．但其实质依然是符合两种透镜的光学性质的．
