Question

13．如图甲所示，是一条光线由空气射入水中后的折射光线，在图中大致画出这条入射光线及其反射光线；如图乙所示是物体A静止在斜面上，请画出物体A所受重力的示意图．

Answer 1

分析 （1）先过入射点作出法线，然后根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线；
（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．

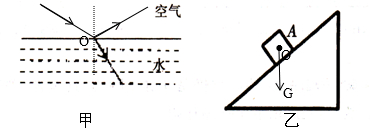

解答 解：（1）过入射点O作垂直于界面的法线，根据折射角小于入射角画出入射光线．根据反射角等于入射角画出反射光线；如图所示
（2）物体A受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：

点评 （1）本题主要考查反射定律和折射定律的应用情况，注意真实光线为实线，法线为虚线；是一道基础题．（2）无论物体处于什么状态，物体所受重力的方向都是竖直向下的．
