Question

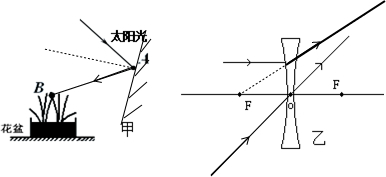

4．（1）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想用平面镜将室外太阳光照射到盆中花上的B处，如图甲所示．请你在图中把光路补充完整并过A点画出放置的平面镜．
（2）请将图乙中的光路图补充完整．

Answer 1

分析 （1）光的反射定律的内容：入射光线、反射光线、法线在同一平面上，反射光线和入射光线分居法线两侧，反射角等于入射角．
首先根据已知条件确定反射光线，根据反射角等于入射角确定法线，作法线的垂线即镜面的位置．
（2）先确定所给的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图．

解答 解：（1）连接AB，此线即为反射光线，然后作出入射光线和反射光线夹角的角平分线，即为法线；再作一条线段与法线垂直，该线段的位置即为镜子的位置．
（2）对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．

点评 （1）光的反射定律不仅要记熟内容，还要会灵活应用，会由入射光线画出反射光线或由反射光线画出入射光线或由反射光线和入射光线画出平面镜的位置．
（2）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
