（2013?河南模拟）某同学利用如下实验器材测量干电池的电动势E和内电阻r：
A．待测干电池2节
B．电流计mA（0～10mA，内阻为10Ω）
C．电流表A（0～0.6A，内阻很小）
D．定值电阻R（阻值290Ω）
E．保护电阻R₀（阻值3.0Ω）
F．滑动变阻器R₁（0～20Ω）
G．滑动变阻器R₂（0～200Ω）
H．开关一个，导线若干

（1）为调节方便，且测量结果尽量准确，实验中滑动变阻器应当选择

（填写实验器材前面的编号）
（2）请在虚线框中作出实验电路图
（3）根据实验电路图补充完成下列实物电路图．
（4）利用上述实验电路，测得多组实验数据，作出U-I图线如图丙所示，由图可知，每节干电池的电动势为

1.5

V，内阻为

Ω．

分析：（1）为方便实验操作，滑动变阻器应选最大阻值较小的滑动变阻器；
（2）根据伏安法测电源电动势与内阻是实验原理作出实验电路图；
（3）根据实验电路图连接实物电路图；
（4）电源U-I图象与纵轴交点坐标值是电源电动势，图象斜率的绝对值是电源内阻．

解答：解：（1）两节干电池电动势约为3V，内阻很小，为方便实验操作，滑动变阻器应选F、R₁（0～20Ω）．

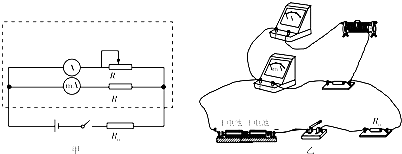

（2）伏安法测电源电动势与内阻实验，电流表测电路电流，电压表测路端电压，由于干电池内阻很小，为使电压表示数变化明显，可以给电源串联一个定值电阻，电源与定值电阻组成等效电源，由所给实验器材可知，没有电压表，可以用电流计与定值电阻R组装成一个电压表，实验电路图如图甲所示．
（3）根据实验电路图连接实物电路图，实物电路图如图乙所示．
（4）由图丙所示图象可知，电源的U-I图象与纵轴的交点坐标值是3，则每节干电池的电动势E=

=1.5V；
图象斜率k=

△U

△I

3-0.5

0.5

=5，k=R₀+2r=3+2r，则每节干电池的内阻r=

5-3

1Ω．
故答案为：（1）F；（2）如图甲所示；（3）如图乙所示；（4）1.5；1．

点评：本题考查了实验器材的选择、实验电路设计、连接实物电路图、求电源电动势与内阻等问题；电源内阻很小，移动滑动变阻器时为使电压表示数变化明显，应给电源串联一个定值电阻．
