Question

某同学通过下述实验验证力的平行四边形定则。实验步骤：

①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向。

②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数为F，测量并记录O1、O2间的距离（即橡皮筋的长度l）。每次将弹簧秤示数改变0.50N，测出所对应的l，部分数据如下表所示：

F（N）	0	0.50	1.00	1.50	2.00	2.50
(cm)	0	10.97	12.02	13.00	13.98	15.05

③找出②中F=2.50N时橡皮筋两端的位置，重新标记为O、‘，橡皮筋的拉力记为FOO’。

④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示。用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置记为A、B，橡皮筋OA段的拉力记为FOA, OB段的拉力记为FOB。

完成下列作图和填空：

（1）利用表中数据在给出的坐标纸上（见答题卡）画出F-l图线，根据图线求得l0= cm。

（2）测得OA=6.00cm，OB=7.60cm，则FOA的大小为 N。

（3）根据给出的标度，在答题卡上做出FOA和FOB的合力F‘的图示。

（4）通过比较F’与 的大小和方向，即可得出实验结论。

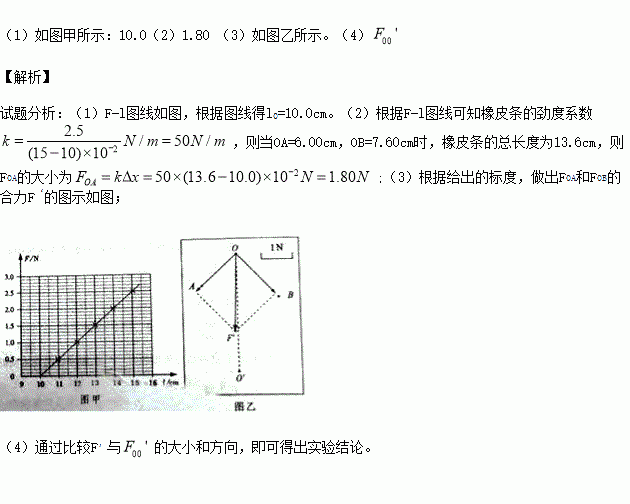

Answer 1
