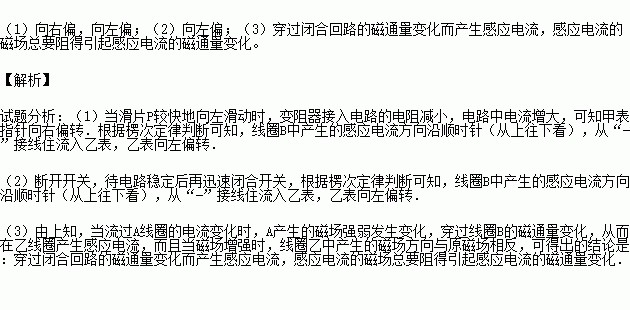

某同学在“探究电磁感应的产生条件”的实验中，设计了如图所示的装置。线圈A通过电流表甲、高阻值的电阻R’、变阻器R和开关S连接到干电池上，线圈B的两端接到另一个电流表乙上，两个电流表相同，零刻度居中。闭合开关后，当滑动变阻器R的滑片P不动时，甲、乙两个电流表指针的位置如图所示。

（1）当滑片P较快地向左滑动时，甲表指针的偏转方向是_________，乙表指针的偏转方向是________。（填“向右偏”、“向左偏”或“不偏转”）

（2）闭合开关待电路稳定后再迅速断开开关，乙表的偏转情况是______________(填“向左偏”、“向右偏”或“不偏转”)

（3）从上述实验可以初步得出结论：。
