Question

某同学通过实验描绘一个标有“3V，0.6W”小灯泡的伏安特性曲线，现有电源（电动势6V，内阻不计）、电流表（0-500μA，内阻1000Ω）、定值电阻R、开关和导线若干，其他可供选用的器材如下：

A.电流表（0~250mA，内阻约5Ω）

B.电流表（0~0.6A，内阻约为0.2Ω）

C.滑动变阻器（0~10Ω，额定电流1.0A）

D.滑动变阻器（0~50Ω，额定电流0.2A）

（1）为了测定小灯泡上的电压，可以将电流表串联定值电阻的阻值R=_______Ω，将其改装成一个量程为3.0V的电压表

（2）为减小测量误差并便于操作，实验中电流表应选用_________，滑动变阻器应选用________（选填器材前的字母）

（3）如图甲是实验器材的实物图，图中已连接了部分导线，请补充完成图甲中实物间的连线，

（4）某同学在实验中测出9组对应的数据，已在图乙坐标中描出相应的点，请在图中作出小灯泡的伏安特性曲线，如果将这个小灯泡接到电动势为3.0V，内阻为5.0Ω的电源两端，小灯泡消耗的功率是______W（结果保留两位有效数字）

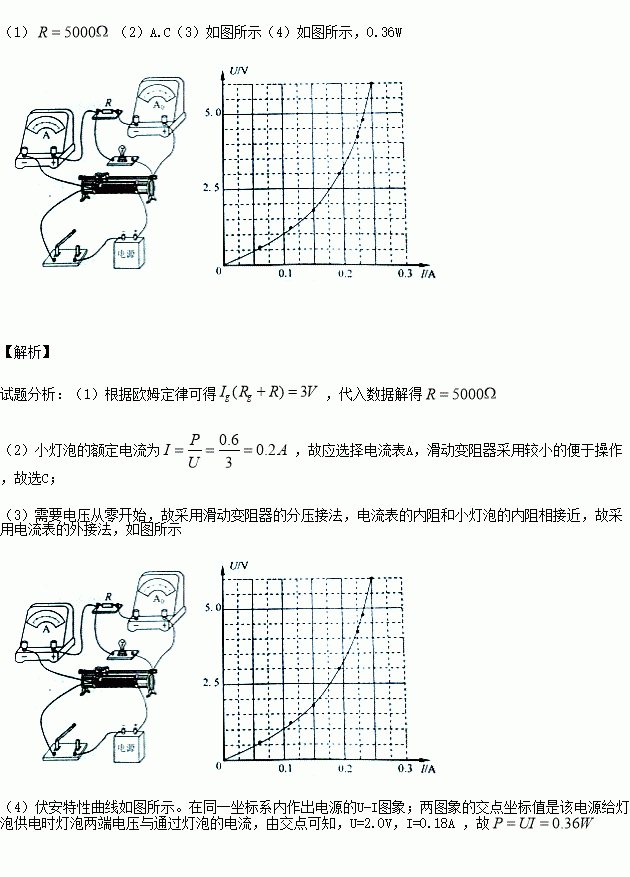

Answer 1
