用对温度敏感的半导体材料制成的某热敏电阻R_T，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将R_T和两个适当的固定电阻R₁、R₂连成图甲虚线框内所示的电路，以使该电路的等效电阻R_L的阻值随R_T所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下R_L的阻值，测量电路如图甲所示，图中的电压表内阻很大．R_L的测量结果如表所示．

回答下列问题

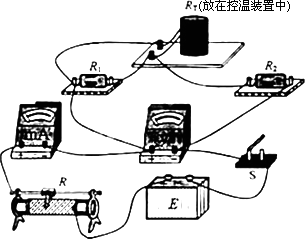

(1)根据图甲所示的电路，在图乙所示的实物图上连线．

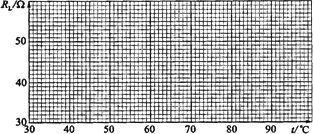

(2)为了检验R_L与t之间近似为线性关系，在坐标纸上作R_L－t关系图线

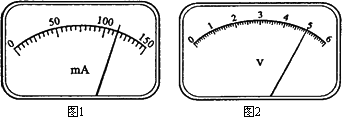

(3)在某一温度下，电路中的电流表、电压表的示数如图1、2所示．电流表的读数为________，电压表的读数为________．此时等效电阻R_L的阻值为________：热敏电阻所处环境的温度约为________．

答案：
解析：

　　答案：(1)如图所示

　　(2)如图所示

　　(3)115.0 mA　5.00 V　43.5 Ω　64.0℃

　　解析：(1)根据电路图连接实物．

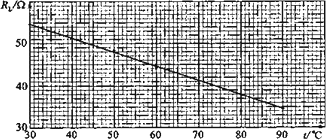

　　(2)根据数据描出点，作出直线．

　　(3)，，，

　　对照图找出相应的温度为64.0℃．
