现在要测描绘“6V，3w”的小灯泡L的伏安特性曲线．实验室备有如下器材：

A.电压表 V1 （量程10V，内阻约10KΩ）

B.电压表V2 （量程3V，内阻约10KΩ）

C.电流表 A1 （量程0.6A，内阻约为1欧姆）

D.电流表 A2 （量程3A，内阻约为1欧姆）

E.滑动变阻器R1（0～5Ω，1A）

F.电源E（E=6V，r≈1Ω）

G.单刀开关一个、导线若干

（1）电压表选电流表选（填字母代号）

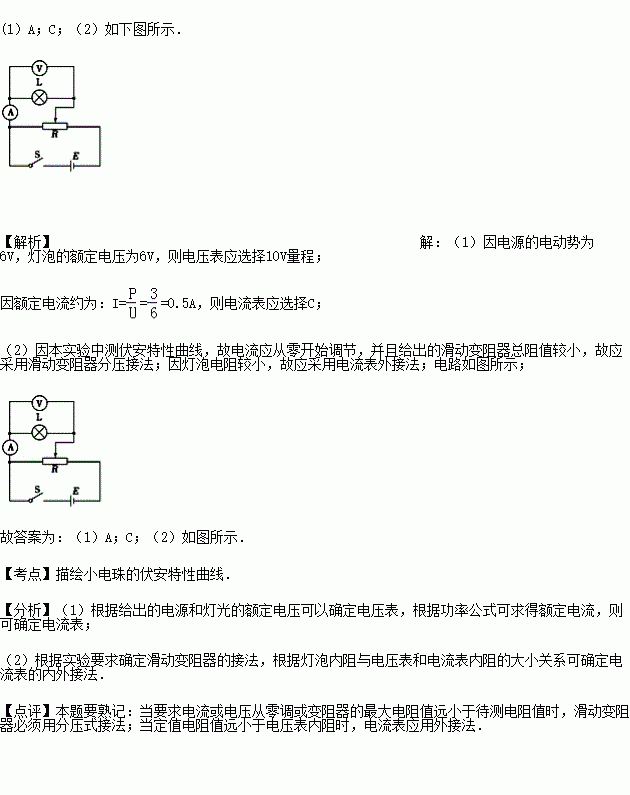

（2）设计出实验电路（画在方框中）．
