Question

某同学要测量一节干电池的电动势和内电阻．实验室除提供开关S和导线外，有以下器材可供选择：

电压表：V1（量程3V，内阻Rv1=10kΩ）

电压表：V2（量程15V，内阻Rv2=50kΩ）

电流表：G（量程3mA，内阻Rg=100Ω）

电流表：A（量程3A，内阻约为0.5Ω）

滑动变阻器：R1（阻值范围0～10Ω，额定电流2A）R2（阻值范围0～1000Ω，额定电流1A）

定值电阻：R3=0.5Ω R4=10Ω

①为了能准确地进行测量，同时为了操作方便，实验中电压表应选用 ，滑动变阻器应选用 （填写器材的符号）．

该同学发现所给的两个电流表的量程均不符合要求，他将电流表G进行改装，电流表G应与定值电阻 并联，改装后的电流表对应的量程是 A．

②在如图所示的虚线框内，画出该同学实验连线时依据的实验原理图．

③电流表G改装后其表盘没有来得及重新刻度，该同学利用上述实验原理测得数据，以电流表G的读数为横坐标，以电压表V的读数为纵坐标绘出了如图所示的图线，根据图线可求出电源的电动势E= V （结果保留三位有效数字），电源的内阻r= Ω （结果保留两位有效数字）．

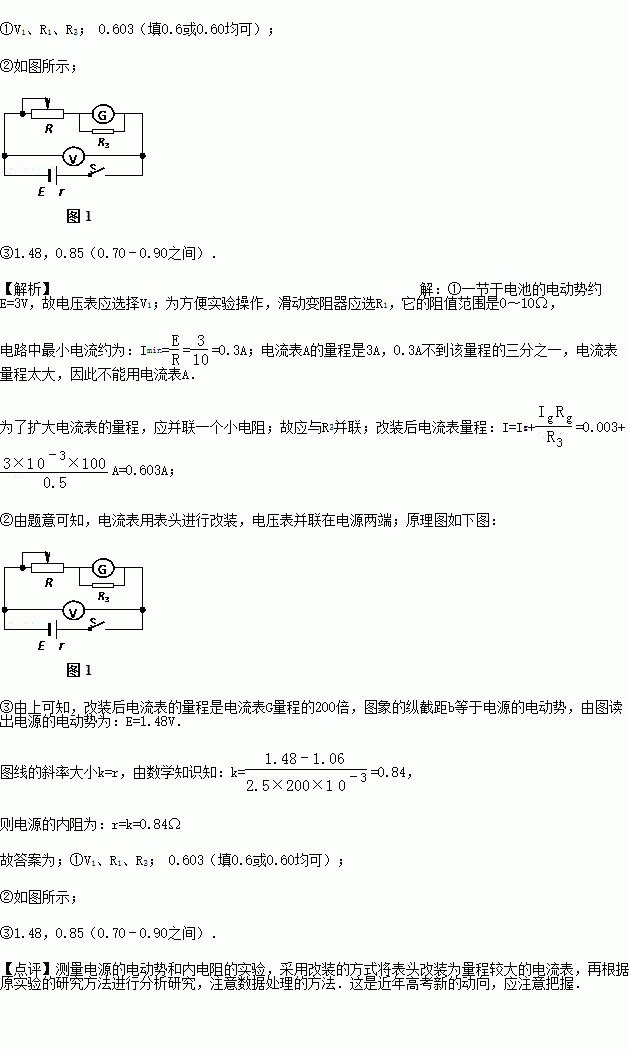

Answer 1
