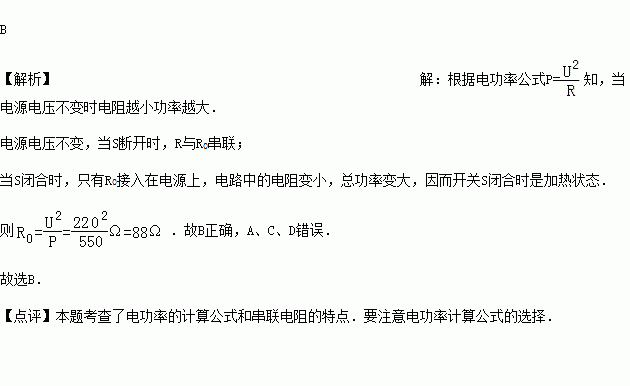

饮水机是一种常见的家用电器，其工作电路可简化为如图所示的电路，其中S是一温度控制开关，当水温升高到一定温度时，它会自动切换，使饮水机处于保温状态；R0是饮水机加热管的电阻，R是与加热管串联的电阻．下表是从其说明书中摘录的一些技术数据．（不考虑R0、R的电阻受温度变化的影响，表中的功率均指加热管的功率），当开关S闭合时，饮水机处于何工作状态和R0的阻值为（ ）
额定电压 | 220V |
频率 | 50Hz |
加热功率 | 550W |
保温功率 | 22W |
A．加热，220Ω B．加热，88Ω C．保温，88Ω D．保温，220Ω
特高级教师点拨系列答案科目：高中物理 来源：2015-2016学年山东枣庄八中南校区高二月考物理卷（解析版） 题型：实验题
为了测定电源电动势E、内电阻r的大小并同时描绘出小灯泡的伏安特性曲线，某同学设计了如图甲所示的电路．闭合开关，调节电阻箱的阻值，同时记录电阻箱的阻值R，电压表V1的示数U1，电压表V2的示数U2.根据记录数据计算出流过电阻箱的电流I，分别描绘了a、b两条U－I图线，如图乙所示．请回答下列问题：
（1）写出流过电阻箱的电流I的表达式：________；
（2）小灯泡两端电压随电流变化的图象是________（选填“a”或“b”）；
（3）根据图乙可以求得电源的电动势E＝________V，内电阻r＝________Ω，该电路中小灯泡消耗的最大功率为________W.
查看答案和解析>>
科目：高中物理 来源：2016届河北衡水故城高中高三月考物理卷（解析版） 题型：选择题
如图，x轴在水平地面内，y轴沿竖直方向．图中画出了从y轴上沿x轴正向抛出的三个小球a、b和c的运动轨迹，其中b和c是从同一点抛出的，不计空气阻力，则（ ）
A．a的飞行时间比b的长 B．b和c的飞行时间相同
C．a的水平速度比b的小 D．b的初速度比c的大
查看答案和解析>>
科目：高中物理 来源：2015-2016学年浙江杭州富阳市高二月考物理卷（解析版） 题型：选择题
如图将金属导体放在沿x正方向的匀强磁场中，导体中通有沿y正方向的电流时，在导体的上下两侧面间会出现电势差，这个现象称为霍尔效应．关于金属导体上下两侧电势高低判断正确的是（ ）
A．上高下低 B．下高上低 C．上下一样 D．无法判断
查看答案和解析>>
科目：高中物理 来源：2015-2016学年陕西榆林府谷县麻镇中学高二期中物理卷（解析版） 题型：选择题
让平行板电容器带电后，静电计的指针偏转一定角度，若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（ ）
A．一定减小 B．一定增大 C．一定不变 D．可能不变
查看答案和解析>>
科目：高中物理 来源：2015-2016学年山东省枣庄市高一月考物理卷（解析版） 题型：选择题
一物体在水平面上做匀变速直线运动，其位移与时间的关系为x=12t﹣3t2，则它的速度等于零的时刻t为（ ）
A．16s B．2s C．6s D．24s
查看答案和解析>>
科目：高中物理 来源：2015-2016学年宁夏中卫一中高一月考物理卷（解析版） 题型：实验题
打点计时器是用来 的仪器，打点计时器必须接 （填交流电或直流电），我国使用交流电的频率是50Hz，则纸带上每相邻两个点之间的时间间隔为 s．在用接在50Hz交流电源上的打点计时器测定小车做匀加速直线运动的加速度的实验中，得到如图所示的一条纸带，从比较清晰的点开始起，每5个打印点取一个计数点，分别标上0、1、2、3、4^量得0与1两点间的距离s1=30mm，3与4两点间的距离s4=48mm，则小车在0与1两点间平均速度为 m/s，小车的加速度为 m/s2．
查看答案和解析>>
科目：高中物理 来源：2015-2016学年江苏宿迁泗阳县桃州中学高二月考物理卷（解析版） 题型：选择题
质量不等的两个物体，从相同高度处做自由落体运动，下列说法正确的是（ ）
A．下落的时间不同
B．落地的速度不同
C．下落的加速度不同
D．落地时重力势能的变化量不同
查看答案和解析>>
科目：高中物理 来源：2016届内蒙古赤峰二中高三上期月考物理卷（解析版） 题型：计算题
如图所示，直角三棱镜的折射率
∠A＝30°，一束与OB面成300角的光射向OB面，从AB面上的C点射出．若不考虑光在OB面上的反射，求能从C点射向空气的光的方向．
查看答案和解析>>
