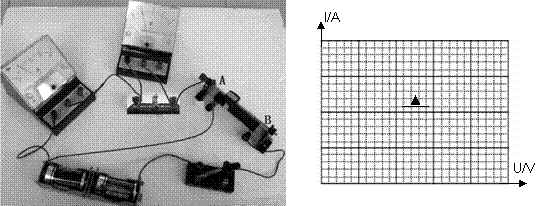

在“描绘小灯泡的伏安特性曲线”的实验中，用如图1所示的实物电路图进行实验：

（1）开关闭合前滑动变阻器应移到　A端　（填“A端”、“B端”或“中间任意位置”）

（2）正确操作，记录两电表示数及小灯珠的发光状态，如表所示：

电压U/V 0 0.20 0.50 0.80 1.00 1.30 1.50 2.00 2.50

电流I/A 0 0.18 0.29 0.33 0.34 0.36 0.37 0.39 0.40

灯珠的状态 不发光 发红 微弱发光 发光 发光发亮 很亮

用图2的坐标纸描绘小灯珠的伏安特性曲线；

（3）同学测完最后一组数据后，只断开电路开关．经过一段较长时间后，再闭合开关．发现在闭合开关的瞬间电流明显大于0.40A，请说明该现象的原因：　开关闭合瞬间，灯丝温度比较低，电阻较小　．

Answer 1

【考点】： 描绘小电珠的伏安特性曲线．

【专题】： 实验题．

【分析】： （1）滑动变阻器采用分压接法时，为保护电路，滑片应置于分压电路分压最小的位置．

（2）应用描点法作图作出图象；

（3）根据灯泡电阻与温度的关系，利用欧姆定律可明确该现象出现的原因．

【解析】： 解：（1）滑动变阻器采用分压接法时，为保护电路，滑片应置于分压电路分压最小的位置．故应滑到A端；

（2）应用描点法作图作出图象，如图所示；

（3）由于长时间通电时，灯泡温度较高，则灯泡电阻增大；故电流中电流较小；而断开开关，重新闭合时，灯泡温度较小，则电阻较小；故电路中电流大于0.4A；

故答案为：（1）A端；（2）如图所示；（3）开关闭合瞬间，灯丝温度比较低，电阻较小

【点评】： 本题考查了作电路图、连接实物电路图、作图象、实验数据处理，确定电流表与电压表的接法是正确解题的前提与关键，当电压与电流从零开始变化时，滑动变阻器采用分压接法．
