    打点计时器使用的是
    交流
    交流
    （填直流或交流）电源，若电源使用频率是50Hz，则它每隔
    0.02
    0.02
    s打一个点．研究匀变速直线运动的实验中，图为一次记录小车运动情况的纸带，图中A、B、C、D、E、F、G为相邻的计数点，相邻两计数点间还有四个点未画出，则（1）C点的瞬时速度为VC=
    0.24
    0.24

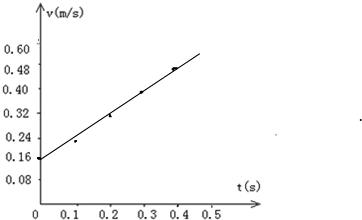

    m/s，（2）以打B点为记时起点建立v-t坐标系，请在图中作出小车运动的速度与时间关系图线（见答题卡）； （3）根据图线可得小车运动的加速度a=
    0.8
    0.8
    m/s2
    分析：打点计时器使用的是交流电源，每隔0.02s打一次点．
    根据某段时间内的平均速度等于中间时刻的瞬时速度，求出C点的瞬时速度．
    在v-t图线上找相距较远的两点根据加速度定义式求解加速度
    解答：解：电火花计时器是使用交流电电源的仪器，它每隔0.02秒打一次点．
    （1）因为每相邻两计数点间还有4个打点，所以相邻的计数点之间的时间间隔为0.1s
    利用匀变速直线运动的推论得：
    VC=
    xBD
    tBD
    =0.24m/s
    （2）利用匀变速直线运动的推论得：
    VB=
    xAC
    tAC
    =0.16m/s
    VD=
    xCE
    tCE
    =0.32m/s
    VE=
    xDF
    tDF
    =0.40m/s
    VF=
    xEG
    tEG
    =0.48m/s

    （3）在图线上找相距较远的两点根据加速度定义式求解加速度
    a=
    △v
    △t
    =0.8m/s2．
    故答案为：交流，0.02，（1）0.24，（2）上图，（3）0.8
    点评：此题主要考查纸带的处理问题，在图线上找相距较远的两点求解加速度可以减小误差．
    要注意单位的换算和有效数字的保留．
