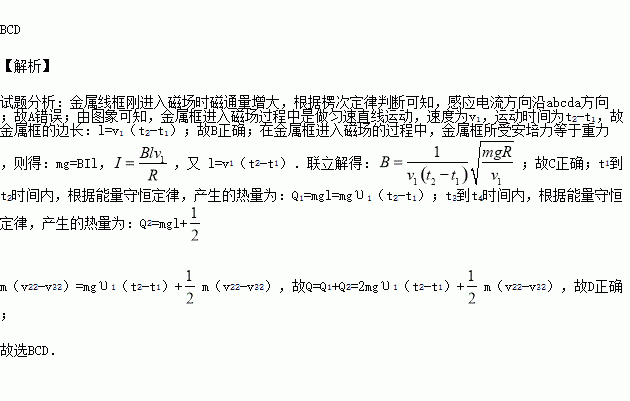

如图甲所示，正方形金属线圈abcd位于竖直平面内，其质量为m，电阻为R。在线圈的下方有一匀强磁场，MN和M’N’是磁场的水平边界，并与bc边平行，磁场方向垂直于纸面向里。现使金属线框从MN上方某一高度处由静止开始下落，图乙是线圈由开始下落到完全穿过匀强磁场区域瞬间的v—t图象，图中字母均为已知量．重力加速度为g，不计空气阻力。下列说法正确的是

A．金属线框刚进入磁场时感应电流方向沿adcba方向

B．金属线框的边长为v1（t2-t1）

C．磁场的磁感应强度为

D．金属线框在0～t4的时间内所产生的热量为
