要测量某电压表V1的内阻RV，其量程为2V，内阻约2kΩ。实验室提供的器材有：

电流表A，量程0.6A，内阻约为0.1Ω；

电压表V2，量程5V，内阻约为5 kΩ；

定值电阻R1，阻值为30Ω；

定值电阻R2，阻值为3kΩ；

滑动变阻器R3，最大阻值10Ω，额定电流1.5A；

电源E，电动势6V，内阻约0.5Ω；

开关S一个，导线若干。

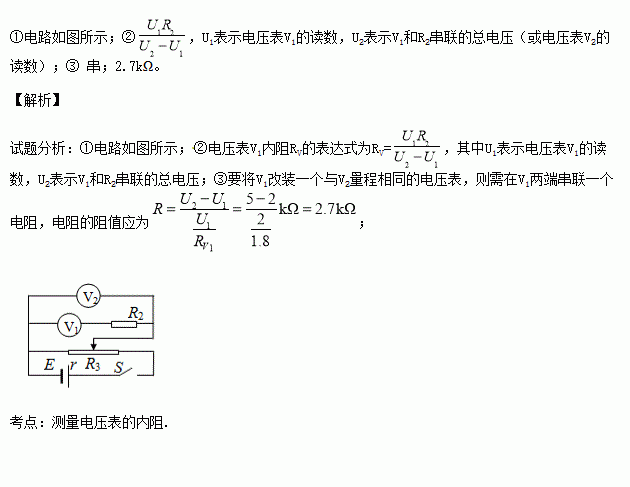

①请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，试画出符合要求的实验电路图，并标出所选元件的相应字母代号。

②写出电压表V1内阻RV的表达式________，式中各符号的物理意义是________________。

③若测得V1内阻RV＝1.8kΩ,现要将V1改装一个与V2量程相同的电压表，则需在V1两端______联一个电阻，电阻的阻值应为___________.
