    小明对2B铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值。

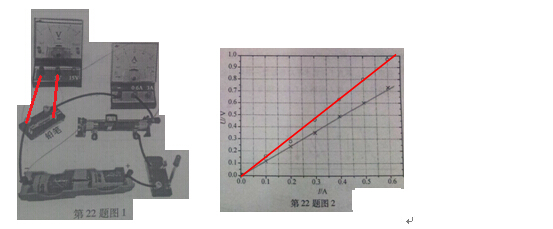

    （1）图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出。

    （2）小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到U-I图上，如图2所示。在图中，由电流表外接法得到的数据点是用_______（填“О”或“Х”）表示的。

    （3）请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为______Ω。


    【考点分析】伏安法测电阻，内接、外接法、数据处理

    【解析】由图像可知用O点描数据测得的电阻比较大，说明电流表内接，即电流表外接对应的数据点用X表示；

    用X连线R=（1.1~1.3）Ω；用O连线R=（1.5~1.7）Ω；电路图如图红线所示
