    为了撰写关于废旧电池的暑期实践报告，某学校课题研究小组收集了数码相机、手机等用旧了的各种类型的电池及从废旧收音机上拆下的电阻、电容、电感线圈等电路元件，现从这些材料中选取两个待测元件，一是电阻R0（约为2k），二是手机中常用的锂电池（电动势标称值为3.7V，允许最大放电电流为100mA）。在操作台上还准备了如下实验器材：

    A．电压表V（量程4V，内阻极大）

    B．电流表A1（量程100mA，电阻RA1约为5）

    C．电流表A2（量程2mA，电阻RA2约为50）

    D．滑动变阻器R1（0--40，额定电流1A）

    E．电阻箱R2（0--999.9）

    开关一只导线若干

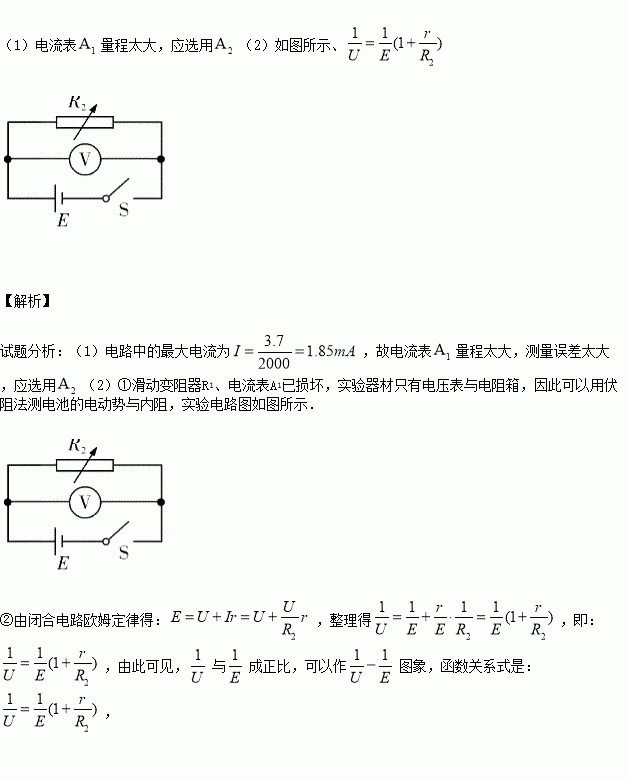

    （1）为了测定电阻R0的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取的相应的器材（电源用待测的锂电池）均标在图上，其他成员发现他在器材选取中有不妥之处你认为应该怎样调整？

    （2）在实际操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

    ?请你在方框中画出实验电路图（标注所用器材符号）；

    ?为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式：。
