Question

小宇同学用“可乐瓶”做小孔成像实验．

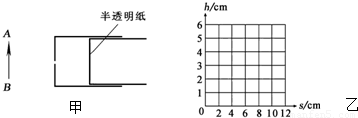

（1）请在如图甲所示的半透明纸上画出蜡烛AB的像A?B?．
（2）小宇发现蜡烛和小孔的位置固定之后，像离小孔越远，像就越大．他测出了不同距离时像的高度，填在表格中．

像到小孔的距离s/cm	2.0	4.0	6.0	8.0	10.0
像的高度h/cm	1.0	2.0	3.0	4.0	5.0

①请你根据表中的数据在如图乙所示的坐标系中画出h与s的关系图象．
②从图象中可以看出h与s的关系为：

成正比

．
③请你猜想要想使像明亮些，半透明纸应

靠近

（填“靠近”或“远离”）小孔．

Answer 1

分析：（1）小孔成像是光的直线传播现象，物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像．根据小孔成像原理作图．
（2）①把表格中的数据描在图象中，然后连成平滑的曲线；②可以看出，当像离小孔越远，像的大小是变大的，是成正比关系；③要想使像明亮些，半透明纸应靠近小孔．

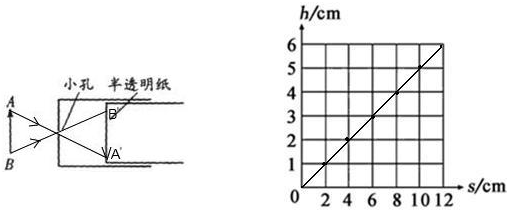

解答：解：（1）根据光沿直线传播的原理，作出蜡烛AB通过小孔所成的像A′B′，如下图所示：
（2）①画出h与s的关系图象如图所示．
②从图象中看出；h随s的变大而变大，且h与s成正比关系；
③要想使像明亮些，像应小些，所以半透明纸应靠近小孔．
答：（1）作图见上．（2）①如图所示．②成正比，③靠近．

点评：本题探究了小孔成像的原因及像的大小的影响因素．只有做过此类的实验才能明白小孔成的像与小孔的形状没有关系的，故在学习物理的过程中，能自己动手做的实验一定要做一下，才能加深对所学知识有进一步的理解．
