Question

欲用伏安法测定一段阻值约为5Ω的金属导线的电阻，要求测量结果尽量准确，现备有以下器材:

A．电池组（3V，内阻1Ω）；

B．电流表（0～3A，内阻约为0.0125Ω）；

C．电流表（0～0.6A，内阻约为0.125Ω）；

D.电压表（0～3V，内阻约为3kΩ）:

E.电压表（0～15V，内阻约为15kΩ，）；

F.滑动变阻器（0～20Ω，额定电流1A）；

G.滑动变阻器（0～2000Ω，额定电流0.3A）；

H.开关、导线。

（1）上述器材中应选用的是

（填写各器材的字母代号）。

（2）实验电路应采用电流表___ _接法（填“内”或“外”）。

（3）设实验中，电流表、电压表的某组示数如上图所示，图示中I=___ _ __A，U=___ __V。

（4）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求在方框中画出测量待测金属导线电阻Rx的原理电路图。

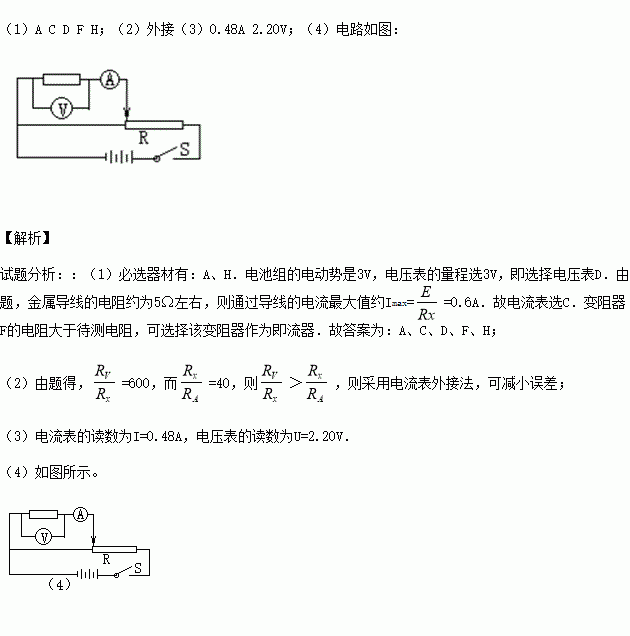

Answer 1
