（9分）示波器是一种用来观察电信号的电子仪器，其核心部件是示波管，如图1所示是示波管的原理图。示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空。电子从灯丝K发射出来（初速度可不计），经电压为U0的加速电场加速后，以垂直于偏转电场的方向先后进入偏转电极YY'、XX'。当偏转电极XX?、YY?上都不加电压时，电子束从电子枪射出后，沿直线运动，打在荧光屏的中心O点，在那里产生一个亮斑。

（1）只在偏转电极YY'上加不变的电压U1，电子束能打在荧光屏上产生一个亮斑。已知偏转电极YY'的极板长为L，板间的距离为d，YY'间的电场可看做匀强电场。电子的电荷量为e，质量为m，不计电子的重力以及电子间的相互作用力。求电子刚飞出YY'间电场时垂直于极板方向偏移的距离。

（2）只在偏转电极YY'上加u=U1sin?t的交流电压，试在图2中画出荧光屏上的图形。

（3）在YY'上加如图3所示的正弦交流电压，同时在XX'上加如图4所示的周期性变化的电压，假设UXX'=-U2 和UXX'=U2时，电子束分别打在荧光屏上的A、B两点，试在图5中画出荧光屏上的图形。

Answer 1

（1）（2）（3）见解析

【解析】

试题分析：（1）在加速电场中

在偏转电场中

平行于极板方向

垂直于极板方向

可得

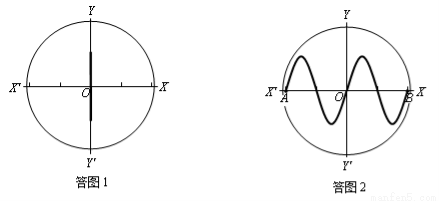

（2）如答图1所示

（3）如答图2所示

考点：带电粒子在电场中的运动
