某学习小组的同学设计了如图所示的电路来测量定值电阻R0的阻值(约为几欧到十几欧)及电源的电动势E和内阻r。
实验器材有：待测电源，待测电阻R0，电流表A(量程为0.6A，内阻不计)，电阻箱R(0～99.9
)，开关
，导线若干。
(1)先测电阻R0的阻值。请将学习小组同学的操作补充完整：
先闭合S1和S2，调节电阻箱，读出其示数R1和对应的电流表示数I，然后_____________________，使电流表的示数仍为I，读出此时电阻箱的示数R2。则电阻R0的表达式为R0=________________。
(2)同学们通过上述操作，测得电阻
，继续测电源的电动势E和内阻r。该小组同学的做法是：闭合S1，断开S2，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，如下表数据：

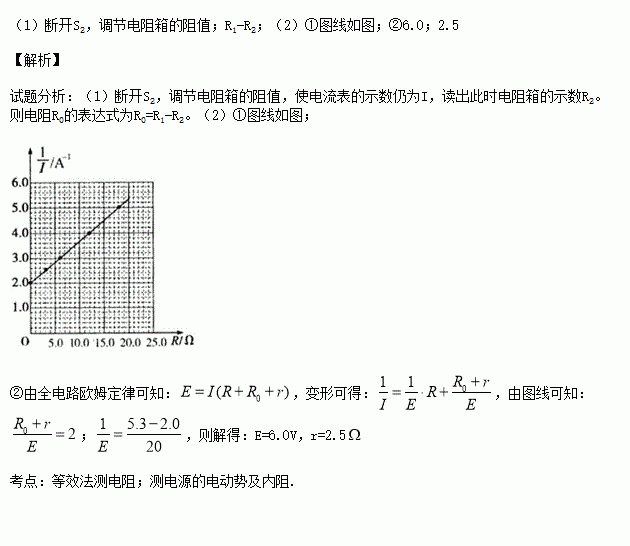

①请根据给定的坐标系并结合以上数据描点作图。
②利用图象求出该电源的电动势E=_____________V，内阻r=_____________
(保留两位有效数字)
天天向上一本好卷系列答案
小学生10分钟应用题系列答案科目：高中物理 来源：2014-2015学年河南陕州中学高二下期第二次精英对抗赛物理卷（解析版） 题型：计算题
如图所示为两块质量均为m，长度均为L的木板放置在光滑的水平桌面上，木块1质量也为m（可视为质点），放于木板2的最右端，木板3沿光滑水平桌面运动并与叠放在下面的木板2发生碰撞后粘合在一起，如果要求碰后木块1停留在木板3的正中央，木板3碰撞前的初速度v0为多大？已知木块与木板之间的动摩擦因数为。
查看答案和解析>>
科目：高中物理 来源：2014-2015学年山东文登高三第二次模拟考试物理卷（解析版） 题型：实验题
（8分）某同学设计了如图所示的装置，来测定滑块和轨道间的动摩擦因数μ。给定的实验器材有米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等。滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为m′，托盘和盘中砝码的总质量为m。实验中，滑块在水平轨道上从A到B做初速为零的匀加速直线运动，重力加速度g取10m／s2。
①若利用上述实验器材和公式
可以测量滑块在A、B间运动时的加速度。请你在给定的方框中设计一个记录两个物理量数据的表格，记录次数为5次。在表格中标明要测量的两个物理量。
②根据牛顿运动定律得到a与m的关系为：
当上式中的（
）保持不变时，a是m的一次函数。该同学想通过多次改变m，测出相应的a值，并利用上式来计算
。为了保证实验中（）不变，在改变m时，应将从托盘中取出的砝码置于 。
③实验得到a与m的关系如图所示， 由此可知μ= （取两位有效数字）
查看答案和解析>>
科目：高中物理 来源：2014-2015学年山东师范大学附属中学高三第七次模拟考试物理卷（解析版） 题型：选择题
如图，真空中有一个边长为L的正方体，正方体的两个顶点M、N处分别放置一对电荷量都为q的正、负点电荷。图中的a、b、c、d是其它的四个顶点，k为静电力常量，下列表述正确是
A.a、b两点电场强度相同
B.a点电势高于b点电势
C.把点电荷+Q从c移到d，电势能增加
D.M点的电荷受到的库仑力大小为
查看答案和解析>>
科目：高中物理 来源：2014-2015学年山东德州高三二模（4月）物理卷（解析版） 题型：选择题
图a为一列简谐横波在t=0时刻的波形图，图b为介质中平衡位置在
处的质点P的振动图象。下列说法中正确的是___________(双选，填正确答案标号)
A．质点P的振动频率为4Hz
B．横波传播的速度为lm／s
C横波沿
轴负方向传播
D．在任意4s内质点P运动的路程为24cm
E．t=1s时P的坐标为(4m，0)
查看答案和解析>>
科目：高中物理 来源：2014-2015学年山东德州高三二模（4月）物理卷（解析版） 题型：选择题
如图所示，一理想变压器原、副线圈的匝数比
，电源电压
，原线圈电路中接入熔断电流I0=1A的保险丝，副线圈电路中接入一可变电阻R，电压表为理想电表。则
A．电压表的读数为
B．当可变电阻R的阻值变大时，电源的输出功率变小
C．副线圈的输出功率一定是220W
D．可变电阻R的最小电阻值为13.75
查看答案和解析>>
科目：高中物理 来源：2014-2015学年宁夏银川普通高中高三四月教学质量检测物理卷（解析版） 题型：选择题
如图所示，a、b是水平绳上的两点，相距42 cm，一列正弦波沿绳传播，每当a点经过平衡位置向上运动时，b点正好到达上方最大位移处，则此波的波长可能是 。(填正确答案标号。选对1个得2分，选对2个得4分，选对3个得5分，每选错1个扣3分，最低得分为0分)
A．168cm B．56 cm C．42 cm D．30 cm E．24 cm
查看答案和解析>>
科目：高中物理 来源：2014-2015学年江西师大附中、鹰潭一中高三下期4月联考物理卷（解析版） 题型：计算题
（9分）如图所示，一束光线以60°的入射角射到一水平放置的平面镜上，反射后在上方与平面镜平行的光屏上留下一光点P。现在将一块上下两面平行的透明体平放在平面镜上，则进入透明体的光线经平面镜反射后再从透明体的上表面射出，打在光屏上的P′点，P′点在P点的左侧
处，已知透明体对光的折射率为
．求光在透明体里运动的时间多长?
查看答案和解析>>
科目：高中物理 来源：2014-2015学年辽宁朝阳三校协作体高二下期阶段性检测物理卷（解析版） 题型：选择题
一列简谐波沿x轴的正方向传播，在t=0时刻的波形图如图所示，已知这列波的P点至少再经过0.3s才能到达波峰处，则以下说法正确的是（ ）
①这列波的波长是5m
②这列波的波速是10m/s
③质点Q要经过0.7s才能第一次到达波峰处
④质点Q到达波峰处时质点P也恰好到达波峰处
A.只有①、②对 B.只有②、③对
C.只有②、④对 D.只有②、③、④对
查看答案和解析>>
