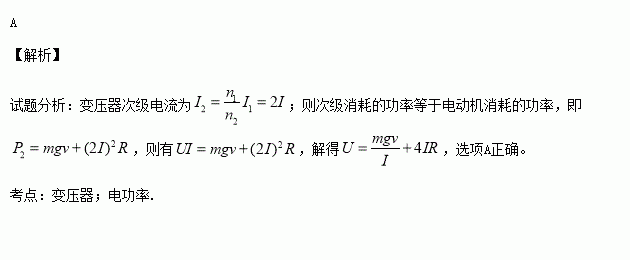

如图所示，理想变压器的原线圈接正弦交变电流，副线圈接电动机，原、副线圈的匝数比n1：n2=2：1，电动机线圈电阻为R．当输入端接通电源后，理想电流表读数为I，电动机带动一质量为m的重物以速度v匀速上升．若电动机因摩擦造成的能量损失不计，则图中电压表的读数为（）

A．4IR＋ B． C．4IR D．IR＋

练习册系列答案

同步练习目标与测试系列答案

复习计划风向标暑系列答案

开心快乐假期作业暑假作业西安出版社系列答案

年级	高中课程	年级	初中课程
高一	高一免费课程推荐！	初一	初一免费课程推荐！
高二	高二免费课程推荐！	初二	初二免费课程推荐！
高三	高三免费课程推荐！	初三	初三免费课程推荐！
更多初中、高中辅导课程推荐,点击进入>>

相关习题

科目：高中物理 来源：2015年全国普通高等学校招生统一考试物理（广东卷解析版） 题型：多选题

下图为某实验器材的结构示意图，金属内筒和隔热外筒间封闭了一定体积的空气，内筒中有水，在水加热升温的过程中，被封闭的空气

A．内能增大

B．压强增大

C．分子间引力和斥力都减小

D．所有分子运动速率都增大

查看答案和解析>>

科目：高中物理 来源：2015年全国普通高等学校招生统一考试物理（安徽卷解析版） 题型：选择题

图示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A。则下列说法正确的是

A．电压表V1示数增大

B．电压表V2、V3示数均增大

C．该变压器起升压作用

D．变阻器滑片是沿的方向滑动

查看答案和解析>>

科目：高中物理 来源：2014-2015学年浙江绍兴第一中学高二下期期中考试物理卷（解析版） 题型：选择题

一物块从某一高度水平抛出，刚抛出时其动能与重力势能恰好相等（取水平地面作为参考平面）。不计空气阻力，该物块落地时的速度方向与水平方向的夹角为( )

A. B. C. D.

查看答案和解析>>

科目：高中物理 来源：2014-2015学年山东泰安第一中学高二4月学情检测物理卷（解析版） 题型：计算题

如图所示，圆柱体汽缸倒置在水平地面上，汽缸内部封闭有一定质量空气，汽缸质量M=10kg，缸壁厚度忽略不计，活塞质量m=5kg，其横截面积S=50cm2，活塞与缸壁的摩擦不计。在缸内气体的温度为27℃时，活塞刚好与地面相接触，但对地面无压力。现在对汽缸传热，使缸内气体温度上升，求当汽缸对地面刚好无压力时，缸内气体温度是多少摄氏度？（大气压强p0=1.0×105Pa，g取10N/kg）
