利用电压表和电流表测一节干电池的电动势E和内阻r，电路如图所示，图中R1为粗调滑线变阻器，R2为微调滑线变阻器，实验得到四组数据如表中所示．

I（mA）	U（V）
50.0	1.35
75.0	1.28
100	1.20
150	1.05

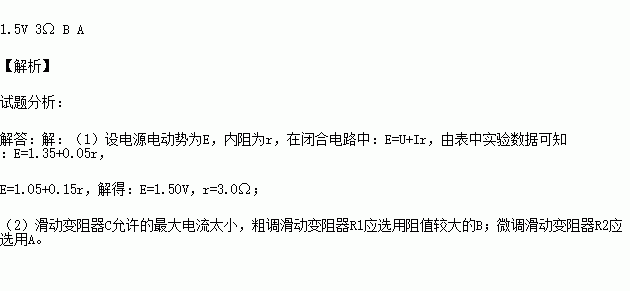

（1）由第1组和第3组数据列方程组可解得电源电动势E= V，内阻r= Ω。

（2）现有滑线变阻器：A（10Ω，1A），B（500Ω，0.5A），C（500Ω，0.1A）．那么在本次实验中，滑线变阻器应选用，应选用。（填“A”、“B”或“C”）
