Question

某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V的干电池外，还有一个方形的集成电池．为了测定集成电池的电动势和内电阻，实验室中提供如下器材：

A．电流表A1（满偏电流10mA，内阻10Ω）；

B．电流表A2（0～0.6～3A，内阻未知）；

C．滑动变阻器R0（0～100Ω，1.0A）；

D．定值电阻R（阻值990Ω）；

E．开关S与导线若干．

①该同学根据现有的实验器材，设计了如图甲所示的电路，并且连接了实物图乙，请你从标有数字的三条连线中找出错误的一条，写出数字编号 ，如何改正？

网②该同学根据上述设计的实验电路测出多组数据，绘出如图丙所示的I1﹣I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可以得到被测电池的电动势E= V，内阻r= Ω．（结果均保留两位有效数字）

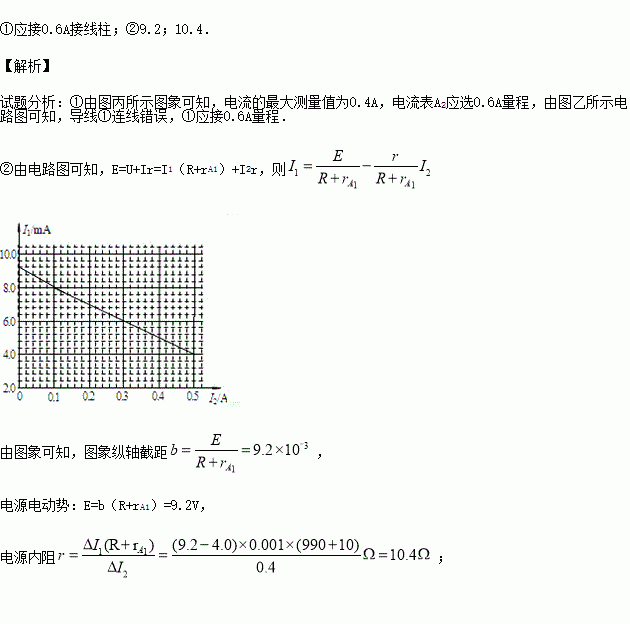

Answer 1
