Question

要测一个待测电阻Rx（约200 ?）的阻值，实验室提供了如下器材：

电源E：电动势3.0V，内阻不计；

电流表A1：量程0~10mA，内阻r1约50 ? ；电流表A2：量程0~500μA，内阻r2为1000 ? ；

滑动变阻器R1：最大阻值20 ?，额定电流2A；

定值电阻R2=5000?；定值电阻R3=500?；电键S及导线若干。

（1）为了测定待测电阻上的电压，可以将电流表 （选填“A1”或“A2”）串联定值电阻 （选填“R2”或“R3”），将其改装成一个量程为3.0V的电压表。

（2）如图（1）所示为测量电阻Rx的甲、乙两种电路方案，其中用到了改装后的电压表和另一个电流表，则应选电路图 （选填“甲”或“乙”）。

（3）若所选测量电路中电流表的读数为I=6.2mA，改装后的电压表读数为1.20V。根据电流表和电压表的读数，并考虑电压表内阻，求出待测电阻Rx= ?。

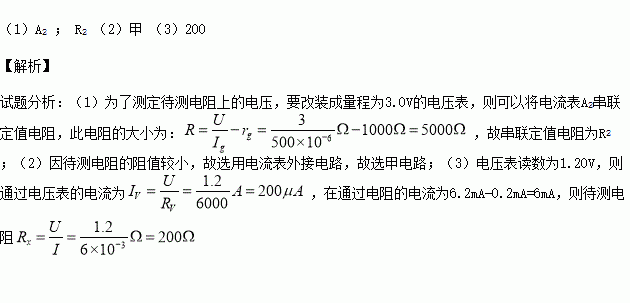

Answer 1
