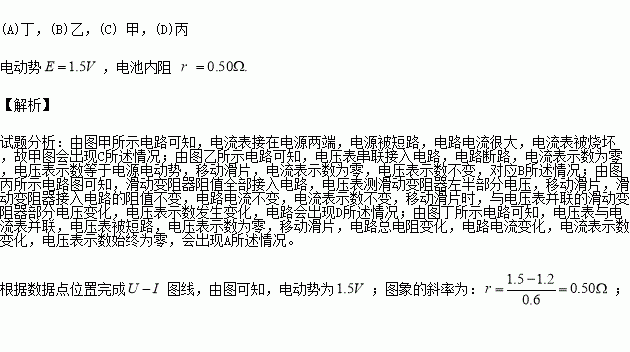

一位同学用伏安法测一节干电池的电动势和内电阻，由于电路存在问题，当电键S闭合后，移动变阻器的滑片P时，出现下列异常现象.

A．电流表示数可变，电压表示数始终为零

B．电流表示数为零，电压表示数不变

C．电流表烧坏

D．电流表示数不变，电压表示数可变

以上四种情况对应的电路如图中的(A)____，(B)____，(C)____，(D)_____.

该同学把电路调整后开始实验，并根据记录的数据在图中画出U—I图线，并根据图线读出电池的电动势E=

V，电池内阻 r = Ω .
