Question

在测量未知电阻Rx阻值的实验中，可供选择的器材有：

待测电阻Rx（阻值约300）；

电流表A1（量程20 mA，内阻约50 ）；

电流表A2（量程50 mA，内阻约10 ）；

电阻箱R（0一999.9）；

滑动变阻器R1（20 ，2A）；

滑动变阻器R2（1 750 ，0.3 A）；

电源E（电动势6. 0 V，内阻不计）；

开关S及导线若干。

某同学采用如下方案进行测量：

a.按图甲连好电路，调节滑片P和R的阻值，使电流表指针指在合适位置，记下此时A1示数I1、A2示数I2和电阻箱阻值R0；

b.将电流表A1改接到另一支路（如图乙），保持电阻箱阻值R0不变，调节P，使A2示数仍为I2，记下此时A1示数；

c.计算得到Rx的阻值。

（1）该同学按图甲连成如图丙所示的电路，请指出第 条导线连接错误（填图丙中表示导线的数字）。

（2）正确连线后，闭合S，将P从左向右滑动，发现开始时A2示数变化不大，当临近最右端时示数变化明显，这是选择了滑动变阻器 造成的（填“R1”或“R2”）。

（3）待测电阻Rx＝ （用I 、I2 、R0 、 的某些量表示）；针对该实验方案， 电流表A1的内阻 （填“会”或“不会”）造成系统误差。

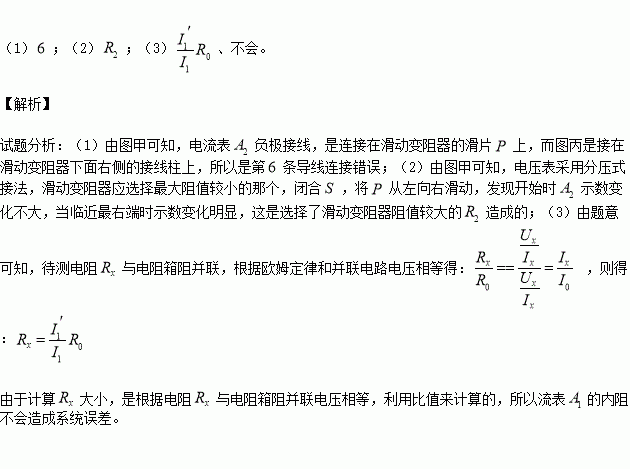

Answer 1
